Transparent radio modem

O uređaju

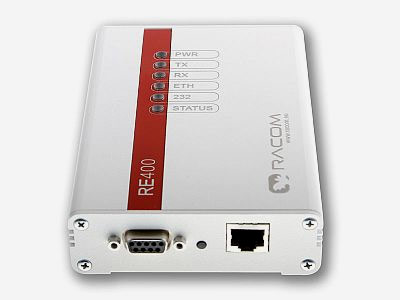

RE400 predstavlja „najlakši“ radio modem u opsegu Racom radio modema. Jako je blizu Plug-and-Play uređaja, najbliže što može biti kada su u pitanju privatne radio mreže. Potrebna su minimalna podešavanja koja su dostupna preko jednog sreen-a jednostavnog web browser-a.

RE400 radi kao standardni IP mrežni bridge, tj.ovaj radio modem je potpuno transparentan. Svaka jedinica može biti kako centralni master tako i udaljeni terminal i također simulatno može raditi kao repeater (repetitor).

Digitalno rješenje radio dijela modema RE400 (Software Defined Radio) dozvoljava softversku konfiguraciju razmaka kanala u dosta širokom opsegu frekvencija.

Najvažniji podaci ukratko::

  • 400 MHz
  • 400 MHz
  • 6.25, 12.5, 25 kHz
  • 11 kbps / 25 kHz
  • 2W
  • 1x ETH, 1x RS232
  • PoE or 10 – 30 V DC
  • Transparent bridge
  • Plug and play

Kliknite za detaljni pregled specifikacije

Primjena

  • Tipovi mreža sa prozivanjem
  • Voda
  • Ulje i Gas
  • Elektrika
  • Smart Grid
  • POS & ATM
  • Lutrija
  • Vrijeme
  •

Karakteristike

Potpuno transparentan

Standardna funkcionalnost IP mrežni bridge je implementirana u RE400 radio modemu tj. ETH interfejsi svih radio modema u mreži su međusobno u skladu sa principima bridge-a. Kada se koristi COM interfejs, svaki frame koji je primljen preko ovog interfejsa se broadcastuje na sve COM interfejse svih jedinica u mreži.

Jednostavan za konfiguraciju i upravljanje

  • Web interfejs
  • Svi konfiguracijski paramteri su unutar jedne stranice
  • Dovoljno je osnovno znanje iz IP
  • CLI preko SSH

Sigurnost

  • Licencirani radio opsezi
  • FEC, interleaving, odgovarajuća kompresija podataka
  • CRC32 kontrola integriteta podataka na Radio kanalu
  • Šifra-zaštićen pristup, https web interfejs

Pokrivenost

  • 400 MHz opseg
  • Linija direktne optičke vidljivosti nije neophodna
  • Izlazna snaga nosioca je prilagodljiva 0.5 ili 2W
  • Izuzetna osjetljivost podataka
  • Visoka otpornost na multipath propagaciju i interferenciju
  • Svaka jedinica može simultano raditi kao repetitor

Pouzdanost

  • Svaki uređaj je testiran u klimatiziranim komorama kao i za realni saobraćaj
  • Vojne ili industrijske komponente
  • Kučište je od ljevanog aluminija

Ostalo

  • Lokalna i daljinska dijagnostika
  • DIN rail montaža
  • L nosač, ravni nosač, direktna montaža (šarafi)
  • CE dozvole

RE 400 - Specifikacije

Radio paramteri
Frekventni opsezi 373.25 – 484 MHz
Modeli. 373-402; 400-420, 417-447; 435-466; 462-484 MHz
Razmak kanala 6.25 / 12.5 / 25 kHz
Stabilnost frekvencije +/- 1.0 ppm
Modulacija 2CPFSK
RF podatkovna brzina 10.4 kbps / 25 kHz
5.2 kbps / 12.5 kHz
2.6 kbps/ 6.25 kHz
FEC (Forward Error Correction) Ne

Predajnik
Izlazna snaga nosioca 0.5 ili 2W
Radni ciklus 50%
Rx to Tx vrijeme < 1.5 ms

Prijemnik
Osjetljivost -107 dBm / 10.4 kbps / 25 kHz
-109 dBm / 5.2 kbps / 12.5 kHz
-110 dBm / 2.6 kbps / 6.25 kHz

Električne karakteristike
Primarna (osnovna) snaga 10.8 – 30 VDC ili PoE (38-57 VDC)
Rx 430 mA; 145 mA/48 V
Tx 0.5 W: 700 mA / 13.8 V; 230 mA/ 48V
2W: 950 mA/ 13.8V; 310 mA/ 48 V
Sleep mod Ne

Interfejsi
Ethernet 10/100 Base-T Auto MDI/MDIX RJ 45
COM RS232 DB9F
300-115200 bps
Antena 50 Ohm SMA female
LED ploča Snaga, Tx, Rx, ETH, 232, Status

Okruženje
Radna temperatura -25 do +55
Vlažnost 5 do 95% bez kondenzacije
Temperatura skladištenja -35 do +85

Mehaničke karakteristike
Kućište Tvrdi aluminij
Dimenzije 31 H x 96 W x 137 D mm
Težina 0.3 kg
Montiranje DIN šina, ravni nosač

SW
Radni modovi Bridge
Kontrola integriteta podataka CRC 32
Enkripcija Ne

Dijagnostika i managment
Testiranje radio linkova Ping + RSS

Dozvole
Radio CE


ETSI EN 300 113-1 V1.6.2 (2009-11)
EMC (elektromagnetna kompatibilnost) ETSI EN 301 489-1 V1.6.1
Električna sigurnost EN 60950-1 ed.2: 2006



RE400 - Konfiguracija i dijagnostika

Upravljanje RE400 radio modemima je vrlo jednostavno i jasno. Postiže se korištenjem bilo kojeg www browsera konektovan preko Ethernet interfejsa. Čak i udaljeni radio modemi mogu biti konfigurisani, s tim da u tom slučaju brzina odgovora je ograničena brzinom podataka radio mreže – 10.4 kbps.

Snaga primljenog signala i kvalitet podataka (RSS i DQ) su dostupni za svaku induvidualnu radio konekciju. Za dijagnosticiranje specifičnih radio hopova može se koristiti alaz za ping.

Kompletna konfiguracij aradio modema može biti snimljena u fajl i može biti mjenjana u offline stanju na istom web interfejsu. Fajl sa pohranjenom konfiguracijom može biti upload-ovan u bilo koji radio modem, čineći zadatke održavanja dosta jednostavnim i brzim.

Off line configuracija

Download

Molimo pogledajte ovaj link
